工程识图是专业性很强的一门学问。

——什么图可以作为工程预算的依据？
——哪些图可以计算出一件构造的工程量？
——从哪些图纸上可以计算出什么材料的实际耗用量？
——有了工程量数据怎么来计算它的价值？
——工程造价的依据有那些？



no.1

建筑识图与工程量计算

一、建筑识图
1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

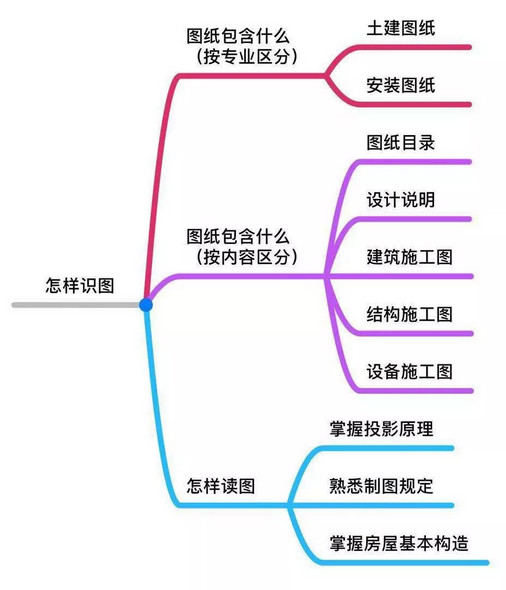

一套完整的施工图应：
A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。 标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。 装修表 门窗表



B、建筑施工图（简称建施） 1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。 3、文字说明，图注。



C、结构施工图（简称结施） 1、表示承重结构的布置、构件类型、大小尺寸、构造做法。 2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。

D、设备施工图（简称设施） 1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。 2、平面布置、系统轴测、详图安装要求，接线原理。

no.2

识读施工图的要领

1、掌握投影原理和形态的各种表达方法。

2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。 如常用的图例、符号、线型、尺寸和比例。

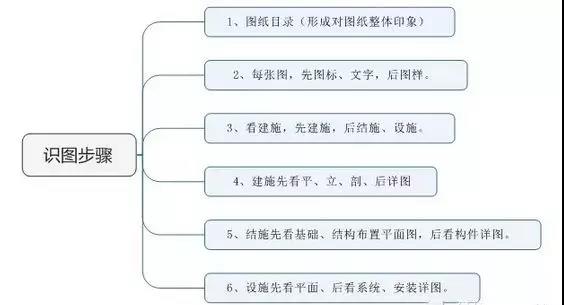

3、基本掌握和了解房屋构造组成。 阅读施工图步骤阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。

1、先细阅说明书、首页图（目录），后看建施、结施、设施。
2、每张图，先图标、文字，后图样。
3、看建施，先建施，后结施、设施。
4、建施先看平、立、剖、后详图。
5、结施先看基础、结构布置平面图，后看构件详图。
6、设施先看平面、后看系统、安装详图。





现实的施工图由于设计单位缺乏自审、互审、工种  会审、总工  把关（特别是地方设计院）一系列审核制度，所以尺寸不符、轴 中不符、构造 不符、用材 不符、说明 不符、图说 不符、构件 不符、详图 不符等等层出不穷。搞预、决算编审特别应该注意，搞不好就失之毫里、差之千里！

no.3

解说建筑总平面图

总平图上标注的尺寸，一律以M（米）为单位，它反映拟建房屋、构筑物等的平面形状、位置和朝向、室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。 为定位、施工 放样、土方施工及绘制水、电、 卫、暖、煤气、通讯、有线电视的总平面图和施工总平面图的依据。

no.4

解读建筑平面图

1、读图 名、识形状、看朝向；
2、读 名称、懂布局、组合；
3、根据轴线、定位置、识开间、进深；
4、掌握特殊表示、读楼梯；
5、读尺寸、定面积、看高度、算指标；
6、看图例、识细部，认门窗代号；
7、根据索引符号，可知总图与详图关系。

no.5

解读建筑立面图

1、从图 名或轴线编号了解何朝向立面图；

2、从立面图上了解层数、长度和高度、门窗数量和位置、大小；

3、立面图上通常只标注标高尺寸，和结构标高会有不同；4、立面图上标出各部分构造，装饰节点详图的索引符号。

no.6

建筑剖面图的读法

1、据图 名、定 位置、区分剖到与看到的部位；

2、读地面、楼面、屋面的形状、构造；

3、据标高、尺寸、知高度和大小；4、据索引符号、图例，读节点构造。

no.7

建筑详图

详图是表达细部构造和节点关系，构配件的构造与尺寸、用料、做法。 详图包括：1、楼梯；2、外墙剖面；3、阳台；4、单元详图；5、门窗详图。

no.8

结构施工图

1、结构设计说明书；

2、结构布置平面图；

3、各承重构件（基础、柱、墙、板、梁）详图、剖面图、截面图、节点大样、局部构造等详图。 结构施工图，简称结施。配合建施、设施指导施工、作为编制施工图予算的依据。 特点： 1)、沿防潮层的水平剖面表示基础平面。 2)、沿房屋每层楼板面的水平剖面表示相应各层的楼层结构平面、标准层设一张图、结构  变异则各层均有。 3)、沿屋面承重的水平剖面表示层面结构平面布置。

4、用 单个构件的正投影表达构件详图，把构件的平、立和相应断面画出详图、材料明细表。有的还要作模板图、予埋件图。

5、构件详图，比例放大，清晰表达节点的细节。

6、构件的立面、断面轮廊线多用中或细实线，而钢筋的配置，则用粗实线或黑园点表示。

结构施工图读图方法要点先看文字说明，从基础平面图看起，到基础结构详图。再读楼层结构布置平面图，屋面结构布置平面图。结合立面和断面，垂直系统图。最后读构件详图、看图名、看立面、看断面，看钢筋图和钢筋表由于结施是计算工程量的依据，编制予决算，以免漏误，往往要熟读多次，相互对照，摘抄要点、理解空间形状，构件所在部位，反复核对数量、材料、才能精益求精。
